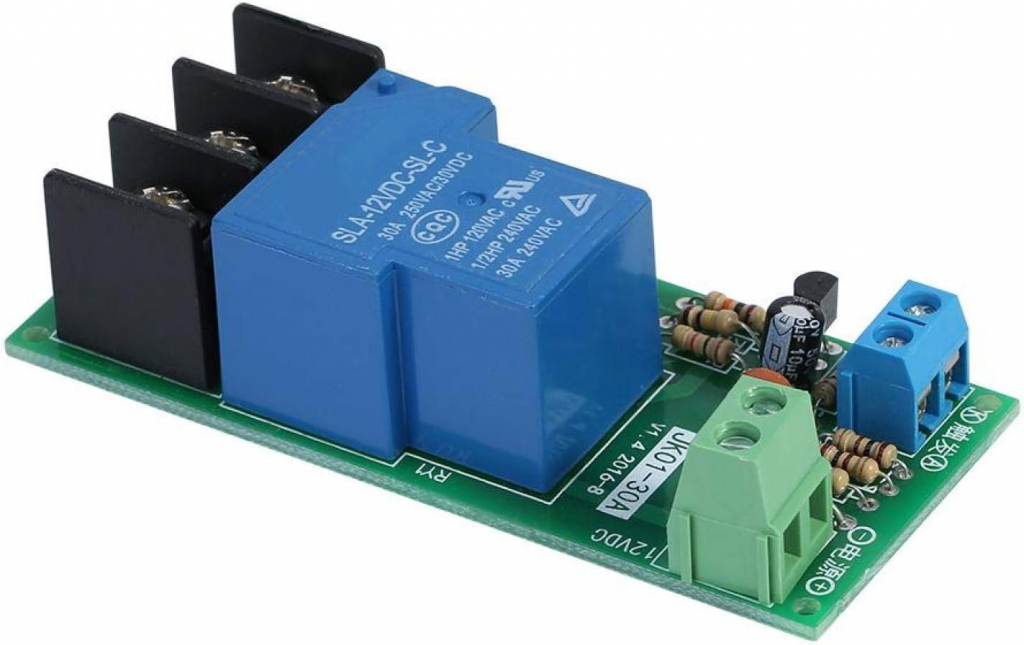

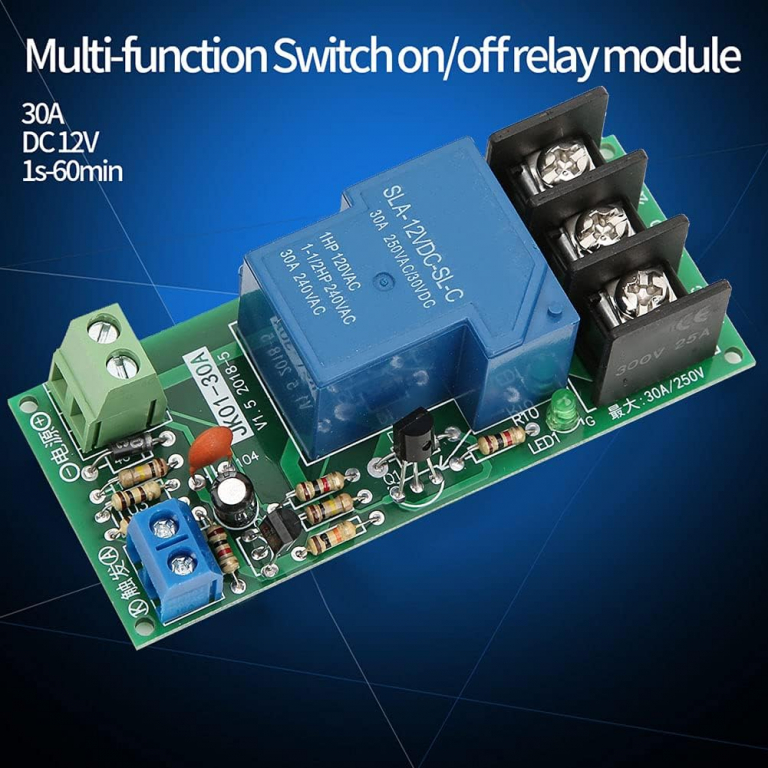

Questo modulo è un relè ad alta precisione, che mostra prestazioni stabili e affidabili.

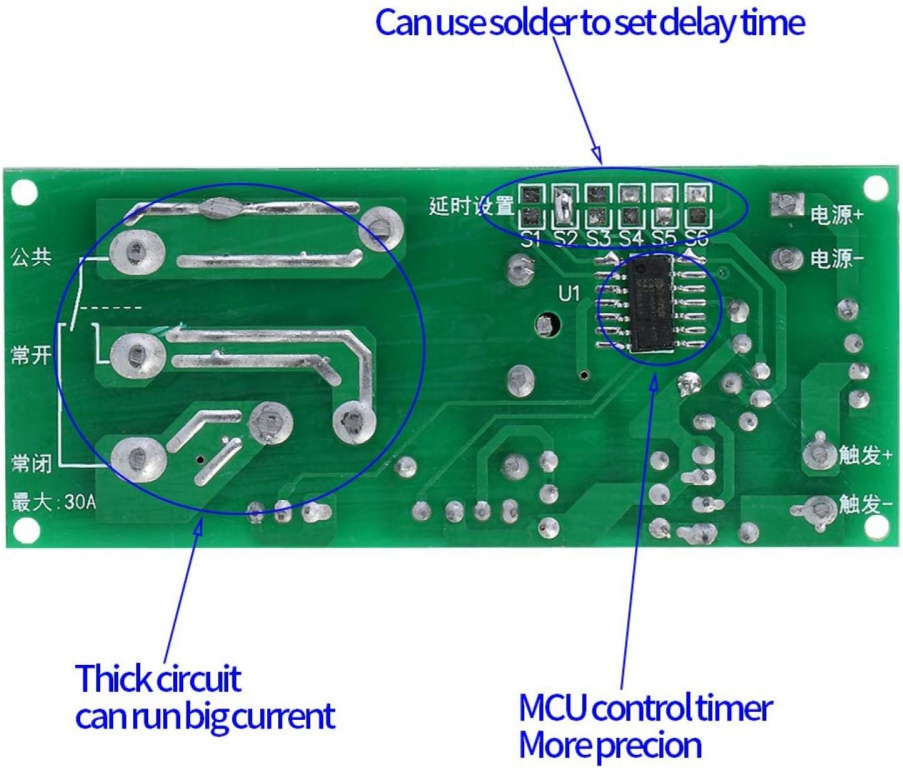

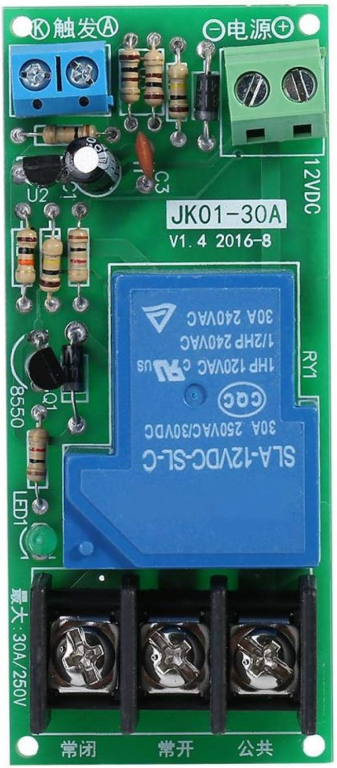

Il modulo può essere programmato per un range da 0 a 60 minuti ed è possibile impostare facilmente il tempo collegando i giunti di saldatura S1 a S5.

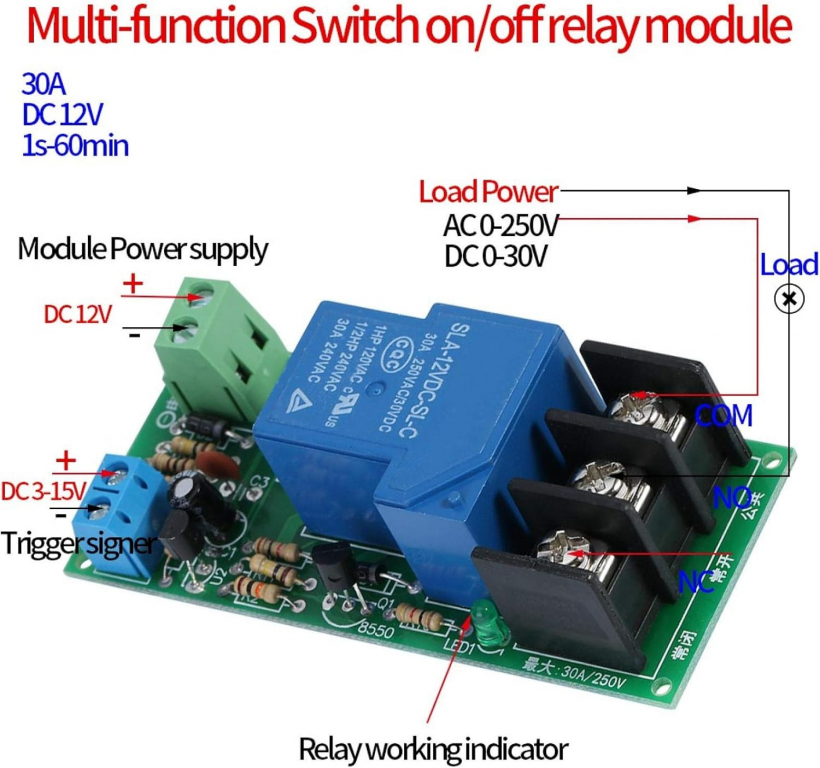

Possiede una tensione di ingresso di 12 VDC e l'elevata capacità di carico è fino a 30 A/250 VAC o 30 A/30 VDC; supporta la protezione dell'ingresso inverso dell'alimentazione.
Il modulo è ampiamente utilizzato su apparecchiature di funzionamento che necessitino di un timer, quali elettrodomestici, impianti di illuminazione, apparecchiature di fabbrica, ecc.
Istruzioni:
1. Saldare i giunti di saldatura S1~S5 secondo i criteri descritti nella tabella dei tempi di ritardo per impostare il tempo di ritardo desiderato.
2. Quando nessuna giuntura è saldata, premere la levetta per connettere e premerla di nuovo per disconnettere.
3. Il segnale di controllo è un segnale di tipo trigger, quindi il ritardo temporale non verrà influenzato da nessuna condizione.
4. Nel caso in cui il trigger venga attivato nuovamente durante il tempo di ritardo, il tempo di ritardo verrà riavviato.
5. Se i terminali di trigger fossero collegati direttamente senza un pulsante di trigger, ogni volta che si accende la scheda equivale a premere una volta il pulsante di trigger.
Funzione 1: Avvio del timer e spegnimento del timer nei momenti prestabili. Metodo: Collegare direttamente i terminali di trigger.
Funzione 2: Accensione tramite levetta per entrare in modalità di ritardo temporale e connessione dopo il tempo di ritardo. Metodo: Collegare direttamente i terminali nella levetta, saldare i giunti S6.
|
